Uppdraget gällde nyinstallation av en vattenburen värmepumpsanläggning med rördragning och anslutning till befintligt radiatorsystem i Sköntorp, Årsta, Stockholms län. Vi började med platsbesök, genomgång av befintliga stammar och en enkel effektbedömning utifrån husets isoleringsstandard och radiatorernas storlek. Därefter togs en tydlig rörlayout fram för teknikrummet, med planerade genomföringar och placering av avstängningar för service. I projektet ingick även samordning för elmatning och utrymmeskrav samt säker hantering av kondensvatten och avrinning till golvbrunn.

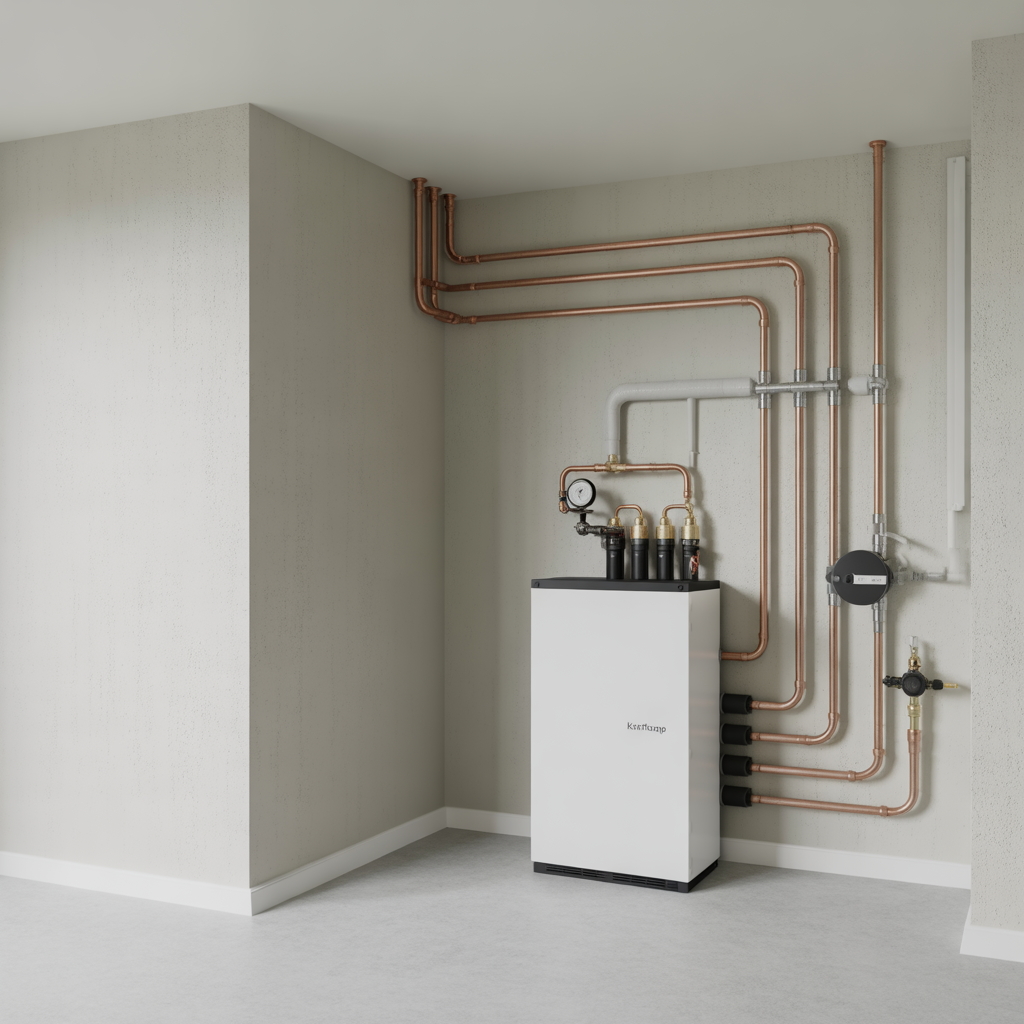

Monteringen omfattade inomhusmodul med anslutningar mot systemets fram- och returledning via avstängningsventiler, smutsfilter och backventil för stabil drift. Rör drogs som stam i koppar på vägg med vibrationsdämpade klammer och övergick till PEX mot befintliga slingor där det var lämpligt. Presskopplingar användes i hela anläggningen och samtliga nya rör isolerades med cellgummi för att minimera värmeförluster och kondens. Vi installerade expansionskärl dimensionerat efter systemvolym, säkerhetsventil, manometer, automat- och manuell avluftning samt tapp- och påfyllningsventil. Genomföringar tätades med godkända brand- och ljudtätningar och kondensvattenledningen lades med fall till vattenlåsad brunn.
Före idrifttagning tryckprovades värmesystemet enligt branschpraxis och vi utförde täthetskontroll av samtliga skarvar. Efter påfyllning av vatten och korrosionsskyddsmedel avluftades systemet kretsvis och cirkulationsflödena justerades. Vi verifierade funktionen på shunt och styrning, ställde in värmekurva efter rumskomfort och mätte fram- och returtemperaturer för att få rätt delta-T mot radiatorerna. Expansionskärlets förtryck kontrollerades mot systemets statiska höjd. Egenkontroller dokumenterades enligt Säker Vatten-principer, och kunden fick genomgång av drift, filterrengöring och avluftningsrutiner samt en enkel skötselplan för säsongsvis kontroll. Avslutningsvis följde vi upp efter några dagars drift för finjustering av kurvlutning och nattsänkning.
Vill du bolla en lösning för värmepumpsinstallation med rördragning kopplad till ditt radiatorsystem, hör av dig så tar vi fram ett förslag anpassat till huset.
